تأسيس مواسير
نحاس دفن للتكييف
المواسير المدفونة لا تُرى بعد المحارة، لذلك أي خطأ فيها يظهر بعد سنة في صورة تسريب فريون أو تنقيط مياه أو تكسير حائط جديد. هذه الصفحة تشرح ما ننفذه بالتفصيل حتى تعرف ما تطلبه من أي فني قبل الدفن.
ماذا يشمل تأسيس التكييف الدفن؟
كل نقطة تكييف تحتاج أربعة عناصر داخل الحائط. غياب أي منها يعني تكسيرًا لاحقًا.
خطَّا نحاس (سائل وغاز)
نحاس لفّة مرن بجدار مناسب لضغط الفريون R410A وR32، يُثنى بأداة ثني بدل الكوع كلما أمكن لتقليل نقاط اللحام.
عزل أرمافلكس لكل خط منفصل
كل ماسورة تُعزل وحدها بسماكة 9 مم. عزل الخطين معًا داخل عازل واحد يسبب تكثيف وتلف الحائط.
خط صرف بميول ثابتة
ماسورة صرف PVC بميل لا يقل عن 1 سم لكل متر نحو أقرب نقطة صرف، دون انحناءات صاعدة تحبس المياه.
كابل باور وكنترول
كابل بمقطع يناسب تيار الجهاز داخل خرطوم مستقل، مع تحديد مكان مفتاح الفصل بجوار الوحدة الخارجية.
مقاسات شائعة لأجهزة الاسبليت المنزلية. المرجع النهائي هو كتالوج الشركة المصنعة لموديل جهازك، ونراجعه قبل التأسيس.
خط الغاز
خط السائل
قدرة الجهاز
1/2 بوصة
1/4 بوصة
1.5 حصان
1/2 بوصة
1/4 بوصة
2.25 حصان
5/8 بوصة
3/8 بوصة
3 حصان
3/4 بوصة
3/8 بوصة
4--5 حصان
1- معاينة وتحديد المسارات
00121
نحدد مكان كل وحدة داخلية وخارجية، وأقصر مسار للنحاس، ونقطة الصرف، ونرسم المسار على الحائط قبل التكسير.

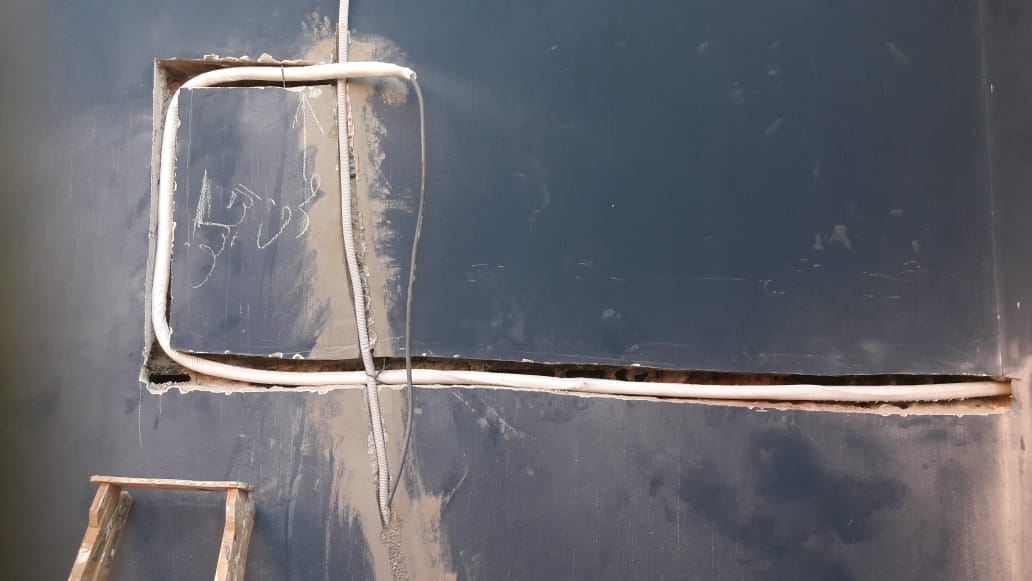

2- فتح المجاري في الحائط
00121
تكسير بعمق يكفي النحاس بعزله دون إضعاف الحائط، مع تجنب مسارات الكهرباء والسباكة الموجودة.
3- تمديد النحاس والصرف والكابل
قطع النحاس بقطّاعة لا بالمنشار، وتنظيف الأطراف، وسدّ النهايات حتى لا يدخل تراب أو رطوبة أثناء أعمال المحارة.
4- اختبار الضغط قبل الدفن
00121
شحن الخطوط بنيتروجين بضغط اختبار وتركها مدة كافية ومراقبة العداد. لا يُغلق الحائط إلا بعد ثبات الضغط.

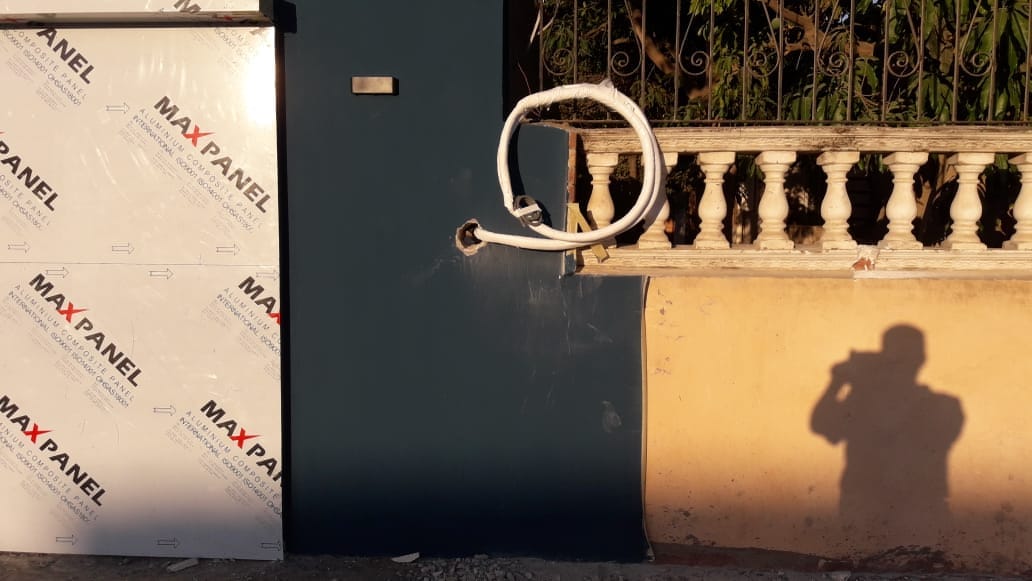

5- تثبيت وتسليم المسارات
00121
تثبيت المواسير داخل المجرى، وترك أطراف مقفولة ومعلّمة عند كل وحدة، وتصوير المسارات قبل المحارة لتسليمها لك.
أخطاء تأسيس النحاس
دفن النحاس دون اختبار ضغط، ثم اكتشاف التسريب بعد التشطيب.
خط صرف أفقي أو صاعد، فتعود المياه من الوحدة الداخلية.
استخدام مقاس نحاس أصغر من المطلوب لتوفير التكلفة، فيقل التبريد ويجهد الكمبروسر.
عزل خطي السائل والغاز معًا، فيتكثف الماء ويظهر بقع رطوبة على الدهان.
ترك أطراف النحاس مفتوحة أثناء المحارة فيدخلها الأسمنت والرطوبة.
طول مسار زائد عن حد الشركة المصنعة دون حساب فريون إضافي.
